Mengapa injap rama -rama terdedah kepada peronggaan?

Kerentananinjap rama -ramaUntuk peronggaan berkait rapat dengan ciri -ciri struktur mereka, ciri -ciri dinamik cecair, dan keadaan operasi. Sebab -sebab tertentu adalah seperti berikut:

1. Struktur injap rama-rama membawa kepada pembentukan kawasan tekanan rendah tempatan

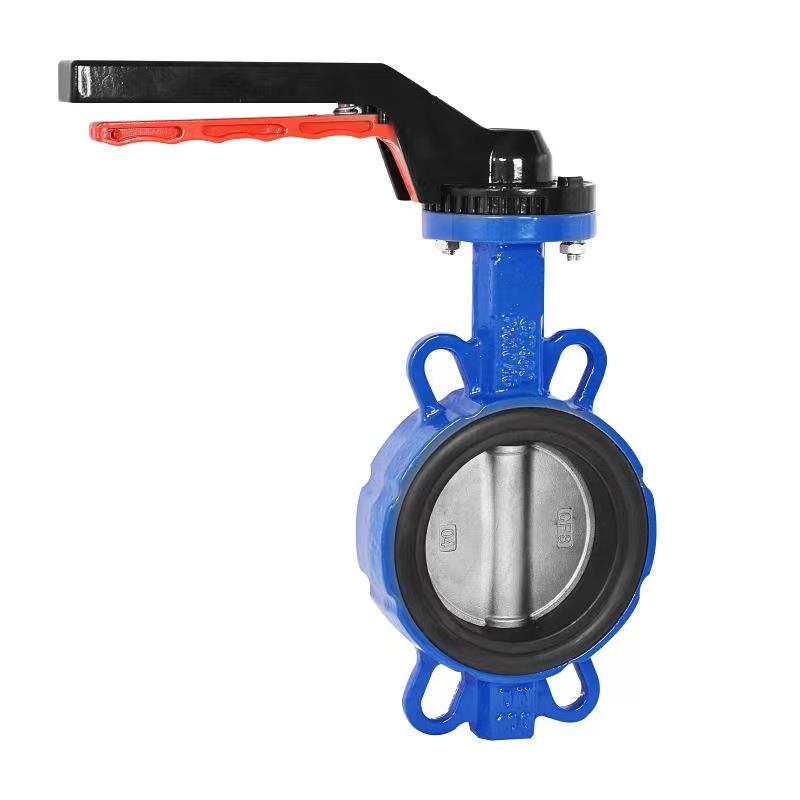

Komponen pembukaan dan penutupan injap rama-rama adalah plat rama-rama berbentuk cakera. Apabila berputar untuk dibuka, cecair perlu mengalir di tepi pinggir plat rama -rama. Zon tekanan rendah tempatan akan terbentuk di belakang plat rama-rama (bahagian hiliran). Apabila tekanan bendalir jatuh di bawah tekanan wap tepu, gas terlarut dalam cecair akan mendakan dan membentuk gelembung, yang merupakan peringkat awal peronggaan.

Senario biasa: Di bawah perbezaan tekanan tinggi atau keadaan aliran air berkelajuan tinggi, halaju aliran di pinggir plat rama-rama meningkat dengan ketara. Menurut prinsip Bernoulli, peningkatan halaju aliran membawa kepada penurunan tekanan, terus memburukkan lagi pembentukan kawasan tekanan rendah dan mewujudkan keadaan peronggaan.

2. Kesan pergolakan cecair dan keruntuhan gelembung

Apabila cecair membawa gelembung ke zon tekanan tinggi (seperti saluran paip hiliraninjap rama -rama), gelembung akan cepat runtuh, menghasilkan jet mikro yang memberi kesan kepada permukaan logam. Kekerapan kesan ini sangat tinggi (sehingga puluhan ribu kali sesaat), menyebabkan pitting dan mengelupas secara beransur -ansur di permukaan logam, akhirnya merosakkan permukaan pengedap.

Sokongan data: Eksperimen telah menunjukkan bahawa daya impak yang dihasilkan oleh keruntuhan gelembung dapat mencapai beberapa ratus megapascals, jauh melebihi kekuatan keletihan bahan logam biasa, dan merupakan mekanisme teras kerosakan peronggaan.

3. Ciri -ciri pengawalseliaan injap rama -rama memburukkan lagi risiko peronggaan

Injap rama -rama biasanya digunakan untuk peraturan aliran, tetapi apabila pembukaannya kecil (<15 ° ~ 20 °), bendalir melepasi jurang sempit antara plat rama -rama dan kerusi injap, menyebabkan peningkatan mendadak dalam halaju aliran, mengurangkan tekanan, dan meningkatkan risiko peronggaan.

Kes Kejuruteraan: Dalam injap masuk atau sistem rawatan kumbahan stesen kuasa hidro, jika injap rama -rama berada dalam keadaan pelarasan pembukaan kecil untuk masa yang lama, lubang peronggaan akan cepat muncul di belakang plat injap, menyebabkan kegagalan pengedap dan memerlukan penggantian plat injap atau cincin pengedap.

4. Pengaruh ciri -ciri sederhana dan keadaan operasi

Zarah yang mengandungi medium: Jika cecair mengandungi zarah keras seperti sedimen dan oksida logam, jet mikro yang dihasilkan oleh peronggaan akan membawa zarah untuk memberi kesan kepada permukaan pengedap, membentuk kerosakan komposit "hakisan" dan mempercepatkan kegagalan.

Suhu tinggi atau media yang menghakis: Suhu tinggi dapat mengurangkan ketegangan permukaan cecair dan menggalakkan pembentukan gelembung; Media yang menghakis dapat melemahkan keupayaan anti peronggaan bahan logam, dan kesan dwi memburukkan lagi kegagalan injap rama -rama.

5. Keterbatasan jenis dan reka bentuk injap rama -rama

Injap rama -rama eksentrik/pusat tunggal: Perlu untuk mempertimbangkan arah aliran air (plat injap bias hiliran). Pemasangan terbalik akan merosakkan kestabilan medan aliran dan meningkatkan risiko peronggaan.

Pemasangan saluran paip menegak: Berat diri plat injap boleh menyebabkan tekanan yang tidak sekata pada permukaan pengedap, mengakibatkan pengurangan tekanan tempatan dan mendorong peronggaan.

Injap rama -rama yang dimeterainjap rama -rama, walaupun tahan terhadap hakisan, mempunyai kos yang lebih tinggi dan aplikasi terhad.
