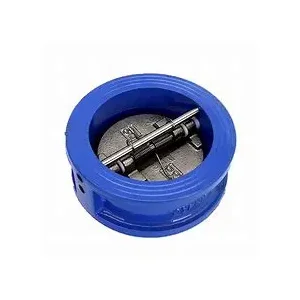

Injap cek rama -rama besi tuang

Sebagai injap automatik, injap pemeriksaan kupu -kupu besi yang dihasilkan oleh Tanggu Shengshi Huagong kami memainkan peranan penting dalam pelbagai sistem saluran paip. Ia terutamanya bergantung pada aliran medium itu sendiri untuk merealisasikan pembukaan dan penutupan cakera injap secara automatik, dengan itu dengan berkesan menghalang aliran belakang medium dan memastikan operasi stabil dan selamat sistem saluran paip.

Hantar Pertanyaan

Penerangan Produk

Sambungan jenis wafer dari injap cek kupu-kupu besi kami menjadikannya mudah dipasang. Ia boleh diapit dengan ketat di antara dua bebibir, menjimatkan banyak ruang pemasangan, dan sangat sesuai untuk senario susun atur saluran paip yang dikendalikan oleh ruang.

Struktur dan prinsip kerja

(I) Reka bentuk struktur

Injap cek wafer besi tuang terutamanya terdiri daripada bahagian teras seperti badan injap, cakera injap, batang injap, musim bunga (dilengkapi dengan beberapa model). Badan injap dibuang dalam besi tuang, memberikan sokongan padat dan asas struktur yang stabil untuk keseluruhan injap. Cakera injap adalah komponen utama untuk mencapai fungsi cek. Bentuk dan reka bentuk strukturnya berbeza -beza mengikut keadaan kerja yang berbeza. Bentuk biasa termasuk cakera tunggal dan cakera berganda. Batang injap digunakan untuk menyambungkan cakera injap dan membimbing trajektori pergerakannya untuk memastikan cakera injap bergerak dengan tepat dan lancar semasa pembukaan dan penutupan. Sesetengah injap cek dilengkapi dengan mata air. Fungsi musim bunga adalah untuk membantu cakera injap menutup, meningkatkan pengedap apabila menutup, dan mengurangkan kejadian tukul air ke tahap tertentu.

(Ii) Mekanisme kerja

Apabila aliran medium dalam arah normal, tekanan yang dihasilkan oleh medium akan menolak cakera injap untuk mengatasi graviti sendiri dan kemungkinan rintangan musim bunga, supaya cakera injap berputar di sekitar batang injap atau aci pin untuk dibuka. Pada masa ini, medium boleh melalui injap dengan lancar, dan keseluruhan sistem saluran paip berada dalam keadaan aliran biasa. Sebaik sahaja medium mempunyai kecenderungan untuk mengalir kembali, tekanan terbalik yang dihasilkan oleh aliran balik medium dan graviti cakera injap itu sendiri akan menyebabkan cakera injap berputar ke arah yang bertentangan dengan cepat dan sesuai dengan ketat injap, dengan itu memotong saluran refluks medium, menghalang aliran belakang medium, dan memastikan bahawa medium-stabil dalam sistem pipa.

Parameter teknikal

Projek	Julat parameter
Diameter nominal	DN25 - DN600 (diameter yang lebih besar atau lebih kecil boleh disesuaikan mengikut keperluan khas pelanggan)
Tekanan nominal	PN1.0MPA - PN1.6MPA (beberapa model khas dapat menahan tekanan yang lebih tinggi)
Suhu yang berkenaan	-10 ℃ - 80 ℃ (Bergantung pada bahan besi dan bahan pengedap, julat suhu yang berkenaan berbeza)
Medium yang berkenaan	Air, kumbahan, air laut, asid dan larutan alkali (bergantung kepada pemilihan bahan untuk menyesuaikan diri dengan media menghakis yang berbeza), makanan dan minuman (ketika menggunakan bahan gred makanan), dll.
Bahan badan injap	Besi tuang kelabu, besi mulur
Bahan cakera injap	Besi tuang (biasa atau anti-karat dirawat), keluli tahan karat (untuk keadaan kerja khas)
Bahan batang injap	Keluli tahan karat
Bahan musim bunga (jika ada)	Keluli tahan karat
Jenis pengedap	Meterai getah (sesuai untuk media umum, prestasi pengedap yang baik), meterai logam (sesuai untuk suhu tinggi, tekanan tinggi atau media khas, rintangan yang kuat terhadap suhu tinggi dan tekanan tinggi)
Kaedah sambungan	Jenis wafer
Standard	Reka bentuk, pembuatan dan ujian dijalankan mengikut piawaian domestik yang relevan seperti GB, HG dan beberapa piawaian antarabangsa seperti piawaian ISO

Cast Iron Butterfly Check Valve

Teg Panas: Injap cek rama -rama besi tuang
